Дюбелі: один неправильний вибір і вся ваша стіна може стати повною втратою

Повісити полицю, встановити водонагрівач, закріпити конденсатор кондиціонера — здається, це проста робота. Але справжній рятівний круг прихований у тих небагатьох непоказнихрозпірні болти. Вибирайте правильно, і вони тримаються десятиліття. Вибирайте неправильно, і одного вечора ви почуєте глухий гуркіт, коли ваша стіна, обладнання та навколишні прикраси падають разом. Втрата — це не лише зламані предмети — це час, душевний спокій і, можливо, безпека.

Практичність дюбеля полягає не в тому, наскільки вишукано він виглядає. Це залежить від того, чи відповідає він типу стіни, навантаженню та навколишньому середовищу.

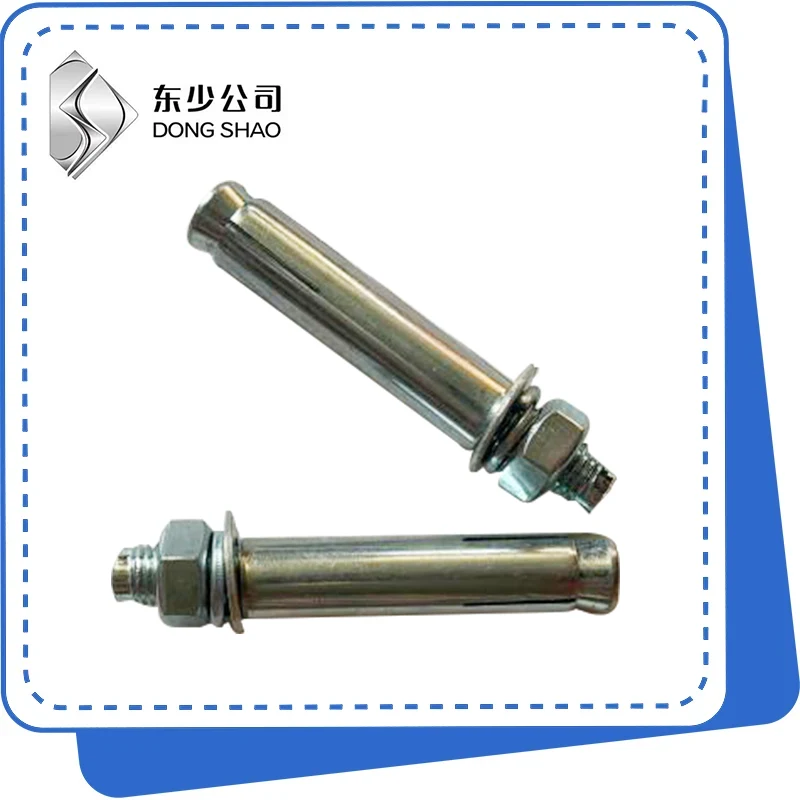

Що насправді робить розпірний болт

Суть розпірного болта проста: він перетворює обертальну дію затягування на фіксуючу дію розширення.

Коли ви повертаєте гайку, стрижень болта витягується назовні, втягуючи конічний кінець у розпірну втулку. Гільза висувається назовні, щільно притискаючись до стінок просвердленого отвору. Чим сильніше ви повертаєте, тим міцніше він фіксується. Критичний момент полягає в тому, що він покладається на механічне блокування, а не просто на тертя. Поки отвір правильний і втулка правильно розширюється, навіть вібрація не послабить її.

Основний процес складається лише з трьох кроків:

1. Просвердліть у стіні отвір точного розміру

2. Вставте розпірний болт в отвір

3. Затягніть гайку, розгорніть втулку та завершіть анкер

Кроки оманливо прості. Але помилившись у будь-якій деталі, ви отримаєте зовсім інший результат.

Подивіться спочатку на стіну, а потім на засув

Це перше непорушне правило вибору: не кожен дюбель підходить для кожної стіни.

Сувора правда: більшість впалих полиць і зруйнованих світильників не через низьку якість болтів. Вони відбуваються тому, що монтажник ніколи не зрозумів, яку саме стіну вони свердлять. Забивання стандартного бетонного дюбеля в порожнисту цегляну стіну — цегла тріскається, коли втулка розширюється. Він відчуває себе міцним у перший день. На другий день воно вже пухке.

Більше не завжди означає краще

Є природний інстинкт: роби більше. Якщо M6 втримає його, чому б не використати M10? Це помилка.

Вантажопідйомність дюбеля залежить від двох факторів: міцності самого болта та міцності стіни. Коли засув перевищить межу стіни, поломкою буде не зрив засуву, а сама стіна. Край отвору кришиться, а оточуючий бетон або цегла виривається.

Нижче наведено орієнтовні діапазони навантажень на висування для загальних розмірів у твердому бетоні:

Логіка вибору: спочатку розрахуйте навантаження, оберіть розмір, а потім застосуйте коефіцієнт безпеки принаймні 2x. Якщо ваше обладнання важить 50 кг, M8 більш ніж достатньо. Немає необхідності переходити до M10.

Встановлення: вісімдесят відсотків проблем виникають саме тут

Перешкода для встановлення надзвичайно низька. Саме тому так багато людей обпікаються дрібними деталями.

1. Діаметр отвору — один міліметр має значення

На упаковці продукту вказано необхідний розмір свердла. Для розпірного болта M10 потрібен отвір 12 мм.

• Занадто малий: гвинт не ввійде. Змусити його пошкодити розпірну втулку, що призведе до нерівномірного розширення та значного зниження утримуючої сили.

• Завеликий: гільза не може захопити стінку отвору, коли вона розширюється. Якір фактично марний.

Правильна практика: Використовуйте штангенциркуль, щоб перевірити діаметр свердла, або скористайтеся відповідним наконечником, рекомендованим виробником. Ніколи не оцінюйте.

2. Глибина отвору — надто малий означає відсутність утримування

Отвір має бути глибшим за ефективну довжину закладення болта. Основне правило: глибина отвору = довжина болта + 5–10 мм додатково. Це гарантує, що вся розширювальна втулка повністю розміститься всередині отвору, щоб конічний кінець міг правильно розширюватися.

Якщо отвір занадто дрібний, гільза ніколи не ввійде в отвір повністю. Розширення відбувається за межами отвору, і ви нічого не досягли.

3. Чищення отворів — пропустіть це, і ви можете не свердлити

Це найбільш занедбаний крок. Під час свердління утворюється значна кількість пилу. Якщо ви не видуваєте пил:

• Пил заповнює щілину між розширювальною втулкою та стінкою отвору, створюючи мастильний шар

• Гільза не може щільно прилягати до стіни

• Сила утримання може впасти на 30% до 50%

Правильна практика: Використовуйте паяльну грушу або стиснене повітря, щоб ретельно очистити отвір від пилу. Очистіть стіни щіткою.

4. Момент затягування — щільніше не завжди міцніше

Після того, як втулка повністю розгорнута та притиснута до стінки отвору, додатковий крутний момент лише розтягує болт. Надмірне затягування може:

Правильна практика: зупиніться, коли відчуєте явне збільшення опору, як правило, після 1,5-2 обертів після початкового контакту. Для критичного обладнання використовуйте динамометричний ключ і дотримуйтеся значень, указаних виробником.

Загальні сценарії несправностей і діагностика

 Спеціальні сценарії та рішення

Стельовий монтаж

Напрямок навантаження на стелю відрізняється від навантаження на стіну. Розпірні болти тут схильні до натягу, а не до зсуву. Для того самого розміру болта навантаження на стелю становить приблизно половину навантаження на стіну. Завжди використовуйте розпірні болти з вбудованими шайбами, що запобігають ослабленню, і забезпечте достатню глибину закладення.

Вологі або зовнішні середовища

Стандартні оцинковані розпірні болти іржавіють протягом року на вулиці. Замість цього використовуйте болти з гарячого цинкування або з нержавіючої сталі (304/316). Для прибережних або хімічних середовищ єдиним вибором є нержавіюча сталь 316.

Вібраційне обладнання

Конденсатори кондиціонера, компресори та інше вібраційне обладнання створюють безперервний рух, який може поступово послабити звичайні розпірні болти. Використовуйте стопорні гайки або хімічні анкери та нанесіть фіксатор різьби під час встановлення.

Висновок: малий за розміром, великий за наслідками

Скромний розмір анрозпірний болтприховує свою справжню важливість. Невелика деталь, яка коштує всього кілька доларів, якщо її неправильно вибрати або встановити, може вивести з ладу ціле обладнання, цілу декоративну стіну або навіть цілу систему безпеки.

Для правильного вибору потрібні лише три речі:

1. Знайте свою стіну — бетонну чи порожнисту цеглу? Якийсь ізоляційний шар?

2. Обчисліть свій вантаж — яка вага? Статичний чи динамічний?

3. Виконайте процедуру—використовуйте правильне свердло, очистіть отвір і належним чином затягніть його.

Встановлення розпірного болта має низький бар’єр для входу. Але кожна деталь визначає, як довго він протримається. Не покладайтеся на чуття.
